Опис:

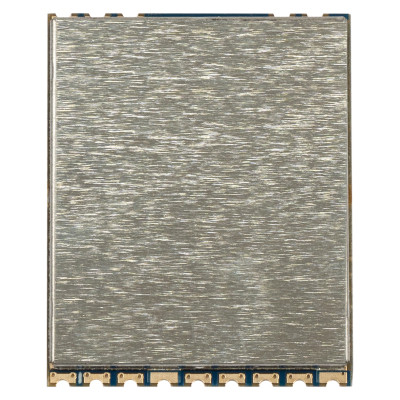

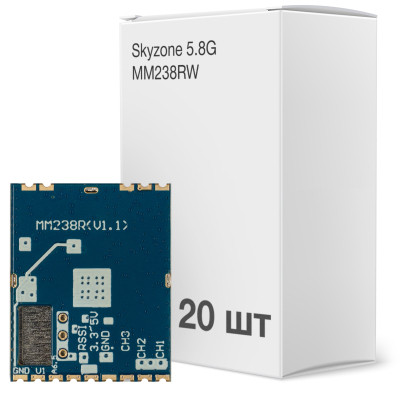

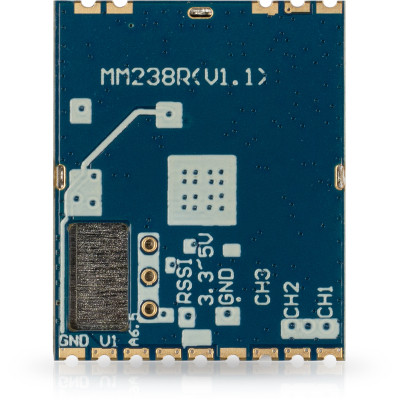

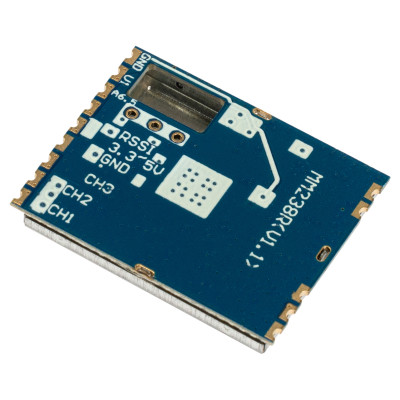

Цей продукт є покращеною версією RX5808. Раніше RX5808 мав один фільтр, але тепер новий модуль має подвійний фільтр без аудіо, з тим самим розміром.
Діапазон частот 5.8G. Не підтримує 4.9G та 6.0G. Якщо потрібно режим SPI, покупцю необхідно використовувати програмне забезпечення чіпа для самостійного керування частотою.
Технічні характеристики:
- Тип: без звукової функції
- Харчування: +3,3~5,0 В
- Споживаний струм: 220 мА, макс.
- Діапазон частот: 5.8G
- Коефіцієнт хвилі напруги: 2:1
- Система демодуляції: FM/PLL
- Частота ПЧ: 480 МГц
- Вхідний опір антени: 50 Ом, тип.
- Стабілізація частоти: ±100 кГц
- Точність частоти: ±100 кГц
- Управління гетеродином: PLL
- Вхідний витік гетеродину: -55 дБм
- Чутливість прийому: -90 дБм
- Діапазон вхідного рівня: -90 дБм ~ +5 дБм
- Робоча температура: -10~+65℃
- Температура зберігання: -30~+85℃
- Робоча вологість: 85%

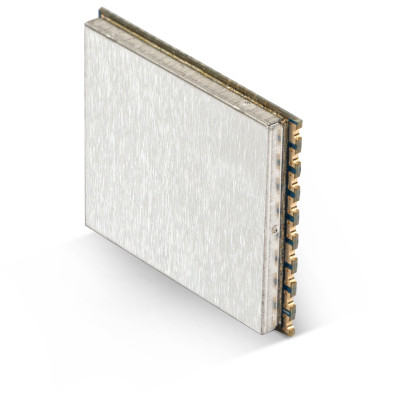

- Розмір: 28x23x3 мм
Характеристики відео:
- Опір відеовиходу: 75 Ом,
- Рівень вихідного відеосигналу: 1±0,2 Впік-пік
- Полярність відео: негативна
- частотна характеристика відео: ±5 дБ, макс. 50 Гц~6 МГц
- диференційне посилення: ±5%, макс.
- диференціальна фаза: ±5 градусів, макс.
- 3 дБ ПЧ широкосмугова: 16,5 МГц
- Відношення сигнал/шум: 38 дБ, хв.
- Вихідна напруга RSSI (-30 дБм~-90 дБм): 0,7~2,2 В
